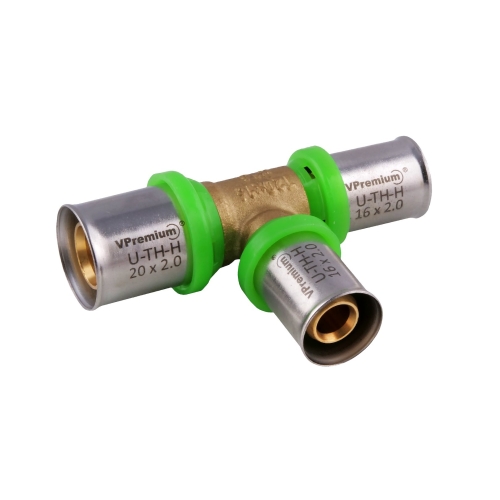

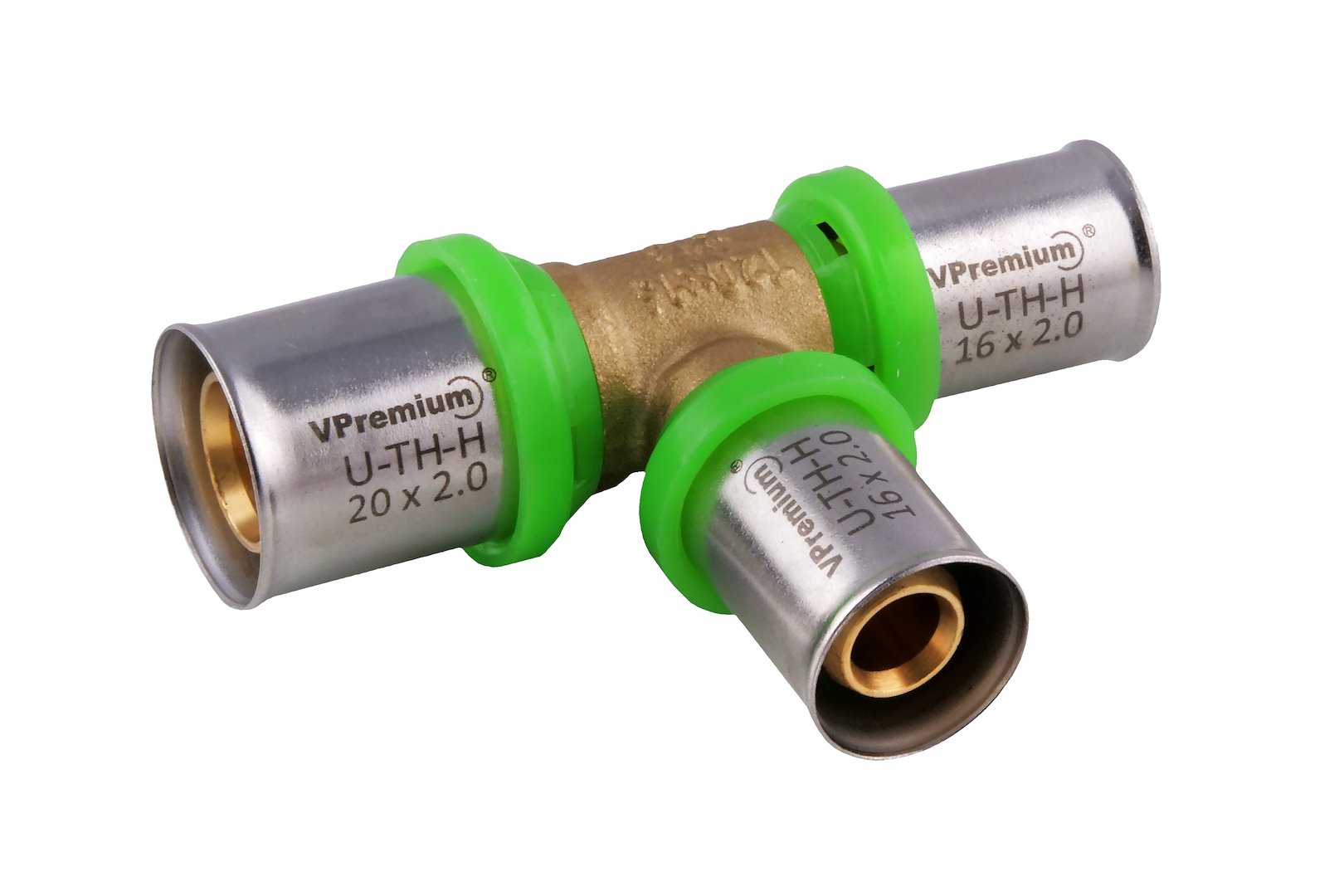

Trójnik redukcyjny zaprasowywany 20 x 25 x 16 mm VESBO GREENLINE

TRÓJNIK REDUKCYJNY 20 mm x 25 mm x 16 mm GL-TR202516 VESBO GreenLine

TRÓJNIK REDUKCYJNY 20 mm x 25 mm x 16 mm GL-TR202516 VESBO GreenLine

Trójnik redukcyjny 20x25x16 mm to specjalistyczny element montażowy przeznaczony do rozbudowanych instalacji wody użytkowej oraz centralnego ogrzewania. Unikalna konfiguracja pozwala na połączenie trzech różnych średnic rur w jednym węźle: wejścia 20 mm, odejścia środkowego 25 mm oraz wyjścia przelotowego 16 mm. Jest to rozwiązanie stosowane w nietypowych układach hydraulicznych, gdzie wymagane jest zwiększenie przepływu na odgałęzieniu przy jednoczesnej redukcji głównej nitki.

Element stanowi część systemu VESBO GreenLine, który dzięki technologii zaprasowywanej eliminuje potrzebę kłopotliwego lutowania czy gwintowania. Solidny korpus z mosiądzu oraz precyzyjne uszczelnienie gwarantują trwałość połączenia, a systemy kontrolne minimalizują ryzyko błędów podczas prac instalacyjnych.

Cechy produktu

• 3-oringowy system uszczelnienia EPDM na każdym króćcu

• System LBP – kontrolowany wyciek przy niezaprasowanym połączeniu

• Otwory rewizyjne do kontroli głębokości wsunięcia rury

• Profil zacisku U (dla 25 mm) / Multi profil U-TH-H (dla 16 i 20 mm)

• Brak konieczności gradowania rury

• Korpus wykonany z wysokiej jakości mosiądzu

• Przeznaczone do rur PERT/AL/PERT oraz PE-RT/EVOH

Dane techniczne

• Typ: trójnik redukcyjny

• Rozmiar: 20 mm x 25 mm (odejście) x 16 mm

• Symbol: GL-TR202516

• Materiał korpusu: mosiądz

• Uszczelnienie: 3 x O-ring EPDM (na każde odejście)

• Profil zacisku: U (dla 25 mm) oraz U-TH-H (dla 16 i 20 mm)

• Zastosowanie: instalacje wody użytkowej i centralnego ogrzewania

FAQ

Jakich szczęk użyć do zaprasowania tego trójnika? Ze względu na trzy różne średnice, praca wymaga uwagi: dla króćca 25 mm należy użyć profilu U, natomiast dla króćców 16 mm oraz 20 mm można użyć profili U, TH lub H. Przed pracą należy przygotować odpowiednie zestawy szczęk.

W jakich sytuacjach stosuje się taką konfigurację średnic? Model ten znajduje zastosowanie w miejscach, gdzie z nitki 20 mm musimy zasilić urządzenie lub sekcję o wysokim poborze wody (wymagającą rury 25 mm), a dalszą część magistrali przelotowej chcemy kontynuować rurą 16 mm ze względu na mniejsze zapotrzebowanie końcowych odbiorników.

Jak działa funkcja LBP przy różnych średnicach? Funkcja Leak Before Press (LBP) działa niezależnie na każdym z trzech króćców. Jeśli którykolwiek z nich nie zostanie zaprasowany, podczas próby szczelności woda zacznie wyciekać specjalnymi kanalikami, sygnalizując instalatorowi błąd.

Czy przed montażem muszę używać kalibratora? Choć system nie wymaga gradowania, przy połączeniach o różnych średnicach (szczególnie 20 i 25 mm) bezwzględnie zaleca się kalibrację rur. Pomaga to przywrócić okrągły przekrój i ułatwia wsunięcie kształtki, co zapobiega uszkodzeniu o-ringów.
