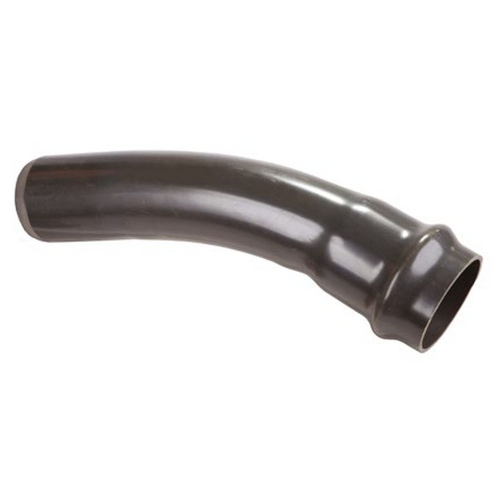

Łuk ciśnieniowy jednokielichowy PVC 110/45 PN10 popiel KACZMAREK

Tagi:

Łuk ciśnieniowy PVC-U 110/45 PN10 do instalacji wodociągowych i technicznych. Wariant jednokielichowy z uszczelką do szczelnego połączenia systemowego.

Koszt wysyłki: od 20,00 zł

Numer katalogowy: 398893824

Kod producenta: 0210201460

Stan magazynowy: 10 szt.

Kod EAN: 5900308223109

Stan produktu: Nowy

Gwarancja: 2 lata

Cena brutto: 78,49 zł / szt.

Cena netto: 63,81 zł

Najniższa cena z 30 dni to 78,49 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Kupując ten produkt otrzymasz od nas 79 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.

Kształtka pozwala zmienić kierunek rurociągu PVC-U o 45° bez stosowania ostrego łuku 90°. Pasuje do instalacji ciśnieniowych PN10 o średnicy 110 mm, w których wymagane jest połączenie kielichowe z uszczelką. Przy doborze sprawdź średnicę, klasę ciśnieniową oraz zgodność z systemem rur PVC-U.

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Zastosowanie
Dane techniczne
Montaż
Pytania i odpowiedzi
O producencie
Linki (1)
Recenzje produktu (0)

Opis produktu

Łuk ciśnieniowy jednokielichowy PVC-U 110/45 PN10 Kaczmarek to kształtka do zmiany kierunku rurociągu o 45° w instalacjach ciśnieniowych. Element ma kielich z uszczelką, średnicę 110 mm i jest przeznaczony do współpracy z rurami oraz kształtkami ciśnieniowymi PVC-U w systemach wodociągowych i technicznych.

Łuk ciśnieniowy jednokielichowy PVC 110/45 PN10 Kaczmarek

Najważniejsze cechy

Jednokielichowa konstrukcja ułatwia wykonanie szczelnego połączenia na uszczelce.
Kąt 45° pozwala łagodniej zmienić kierunek przewodu niż łuk 90°.
Materiał PVC-U jest odporny na korozję i typowe warunki pracy instalacji wodociągowych.
Klasa PN10 umożliwia stosowanie w instalacjach ciśnieniowych do nominalnego ciśnienia 10 bar.
Popielaty kolor odpowiada typowym elementom systemów ciśnieniowych PVC-U.

Parametry techniczne

Typ produktu: łuk ciśnieniowy jednokielichowy
Producent: Kaczmarek
Kod producenta: 0210201460
EAN: 5900308223109
Materiał: PVC-U
Średnica nominalna: 110 mm
Kąt: 45°
Klasa ciśnieniowa: PN10
Ciśnienie nominalne: 10 bar
Połączenie: kielichowe z uszczelką
Kolor: popielaty
Norma dla kształtek ciśnieniowych PVC-U: PN-EN ISO 1452-3

Zastosowanie

Zmiana kierunku rurociągu w instalacjach ciśnieniowych PVC-U.
Sieci i przyłącza wodociągowe prowadzone z rur PVC-U.
Instalacje techniczne oraz przesył wody w układach z wymaganym połączeniem kielichowym.
Odcinki, w których potrzebny jest łuk 45° zamiast ostrej zmiany kierunku.

Kompatybilność

Rury i kształtki ciśnieniowe PVC-U o średnicy 110 mm.
Systemy ciśnieniowe PVC-U PN10 przeznaczone do instalacji wodociągowych.
Połączenia kielichowe z uszczelką zgodne z doborem producenta systemu.

Informacje dla instalatora

Przed montażem należy sprawdzić czystość kielicha, stan uszczelki i zgodność średnicy rury z kształtką. Rurę należy wsunąć zgodnie z zasadami montażu połączeń kielichowych PVC-U, bez skręcania uszczelki i bez wymuszania osiowości przewodu.

Najczęstsze błędy przy doborze

Dobór łuku kanalizacyjnego zamiast ciśnieniowego PN10 do instalacji pracującej pod ciśnieniem.
Wybór kąta 90° tam, gdzie układ rurociągu wymaga łagodniejszej zmiany kierunku 45°.
Łączenie z rurą o innej średnicy lub innym systemie bez sprawdzenia kompatybilności kielicha.
Montaż na zabrudzonej uszczelce, co może obniżyć szczelność połączenia.

Dlaczego warto wybrać ten model?

Pasuje do popularnych instalacji ciśnieniowych PVC-U o średnicy 110 mm.
Łuk 45° pomaga ograniczyć miejscowe straty przepływu w porównaniu z ostrzejszą zmianą kierunku.
Połączenie kielichowe przyspiesza montaż i ułatwia prace w terenie.
Produkt ma jednoznaczny kod producenta i EAN, co ułatwia dobór oraz zamówienia uzupełniające.

Informacje handlowe

Produkt stosuje się na odcinkach instalacji ciśnieniowych PVC-U, gdzie przewód o średnicy 110 mm wymaga zmiany kierunku o 45°. Sprawdza się w sieciach wodociągowych, przyłączach i instalacjach technicznych wykonanych w systemie PVC-U PN10.

Warto wybrać ten model, gdy potrzebne jest połączenie kielichowe z uszczelką i łagodniejsza zmiana kierunku niż przy łuku 90°. Nie należy go dobierać do zwykłej kanalizacji grawitacyjnej zamiast kształtki systemowej ani do instalacji o wyższej klasie ciśnienia bez potwierdzenia projektu.

Typ produktu: łuk ciśnieniowy jednokielichowy
Producent: Kaczmarek
Kod producenta: 0210201460
EAN: 5900308223109
Materiał: PVC-U
Średnica nominalna: 110 mm
Kąt: 45°
Klasa ciśnieniowa: PN10
Ciśnienie nominalne: 10 bar
Połączenie: kielichowe z uszczelką
Kolor: popielaty
Norma: PN-EN ISO 1452-3

Przed montażem sprawdź, czy rura i kielich są czyste, a uszczelka jest prawidłowo osadzona. Koniec rury powinien być przygotowany zgodnie z zasadami montażu systemu PVC-U, aby nie uszkodzić uszczelki podczas wsuwania.

Nie należy wymuszać połączenia przy niewspółosiowym prowadzeniu przewodu. Dobór powinien uwzględniać średnicę 110 mm, kąt 45° oraz klasę ciśnieniową PN10 przewidzianą w projekcie instalacji.

Czy ten łuk jest przeznaczony do instalacji ciśnieniowej?

Tak. To łuk PVC-U w klasie PN10, czyli do instalacji ciśnieniowych o nominalnym ciśnieniu 10 bar.

Czy model 110/45 pasuje do rur PVC-U o średnicy 110 mm?

Tak. Średnica nominalna produktu wynosi 110 mm, dlatego należy go dobierać do kompatybilnych rur i kształtek ciśnieniowych PVC-U 110 mm.

Czym różni się łuk 45° od łuku 90°?

Łuk 45° zmienia kierunek przewodu łagodniej niż łuk 90°, co bywa korzystne przy prowadzeniu rurociągu i ograniczaniu gwałtownych zmian kierunku przepływu.

Czy połączenie wymaga klejenia?

Ten wariant jest jednokielichowy z uszczelką. Przed montażem trzeba sprawdzić zalecenia producenta systemu i prawidłowo przygotować rurę oraz kielich.

Czy można zastosować go jako zwykłą kształtkę kanalizacyjną?

Nie powinno się zastępować nim kształtki kanalizacji grawitacyjnej bez sprawdzenia systemu. Produkt jest przeznaczony przede wszystkim do ciśnieniowych instalacji PVC-U PN10.

Firma Kaczmarek kanalizacyjna jest uznanym producentem systemow kanalizacyjnych i wodociagowych wykonanych z PVC, PE i PP. Wieloletnie doswiadczenie i nowoczesny park maszynowy pozwalaja na tworzenie rurociagow, ksztaltek, studzienek oraz akcesoriow o wysokiej jakosci i niezawodnosci. Przedsiebiorstwo stawia na innowacje, ekologiczne surowce i recykling, dzieki czemu jego produkty spelniaja wymagania wspolczesnej infrastruktury. Oferta skierowana jest do inwestorow, wykonawcow i dystrybutorow poszukujacych trwalych rozwiazan dla kanalizacji i wodociagow.

Cennik systemu ciśnieniowego PVC-U Oficjalna strona Kaczmarek z dokumentem dla systemu ciśnieniowego PVC-U.
