Monozłącze pod gazomierz G4/G6 130mm, GZ 1" x GZ 1", blokowe WEBA

Tagi:

Stalowe monozłącze pod gazomierz G4/G6, rozstaw 130 mm. Konfiguracja GZ 1 cal × GZ 1 cal, wykonanie blokowe, do bezpiecznego osadzenia gazomierza w skrzynce.

Dostępność: Dostępny

Koszt wysyłki: od 16,50 zł

Numer katalogowy: 340256401

Kod producenta: 08-20-0005-12

Stan magazynowy: 3 szt.

Kod EAN: 5903244063549

Stan produktu: Nowy

Gwarancja: 2 lata

Cena brutto: 104,06 zł / szt.

Cena netto: 84,60 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Kup teraz 1 szt. i zapłać

dodaj do schowka

Kupując ten produkt otrzymasz od nas 105 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.

Konstrukcja przejmuje naprężenia instalacji zamiast przenosić je na korpus gazomierza. Dobieraj dokładnie po rozstawie, gwintach i stronie łuku.

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Zastosowanie
Dane techniczne
Montaż
Pytania i odpowiedzi
O producencie
Linki (2)
Recenzje produktu (0)

Opis produktu

Monozłącze WEBA 08-20-0005-12 jest stalowym stelażem do montażu gazomierzy miechowych G4/G6 o rozstawie 130 mm. Wariant ma przyłącza GZ 1 cal × GZ 1 cal i wykonanie wykonanie blokowe. Konstrukcja stabilizuje położenie gazomierza i ogranicza przenoszenie naprężeń instalacyjnych na urządzenie pomiarowe.

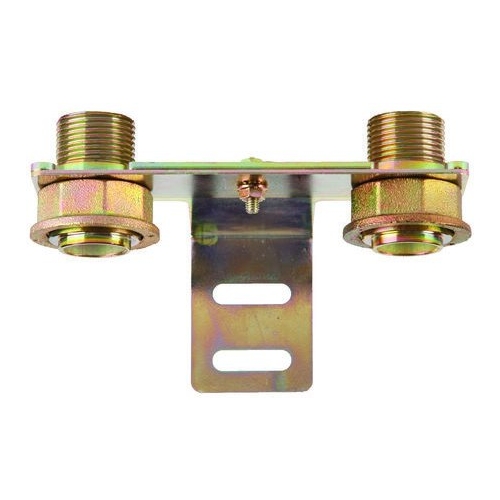

Monozłącze WEBA 08-20-0005-12 G4 G6 130 mm

Najważniejsze cechy

Przeznaczenie do gazomierzy miechowych G4/G6.
Rozstaw przyłączy 130 mm.
Konfiguracja: GZ 1 cal × GZ 1 cal.
Wykonanie: wykonanie blokowe.
Stal L360N.
Zabezpieczenie antykorozyjne: ocynk.
Maksymalne ciśnienie robocze rodziny: 10 bar.

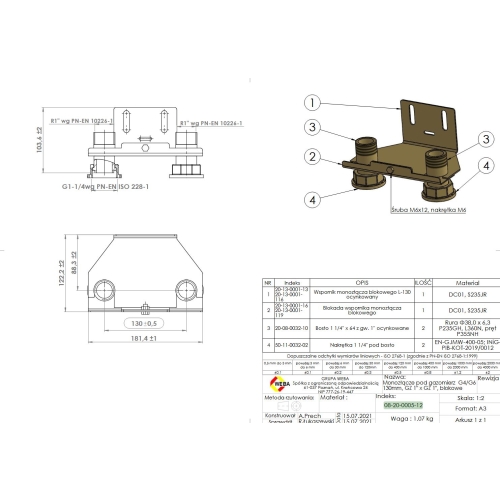

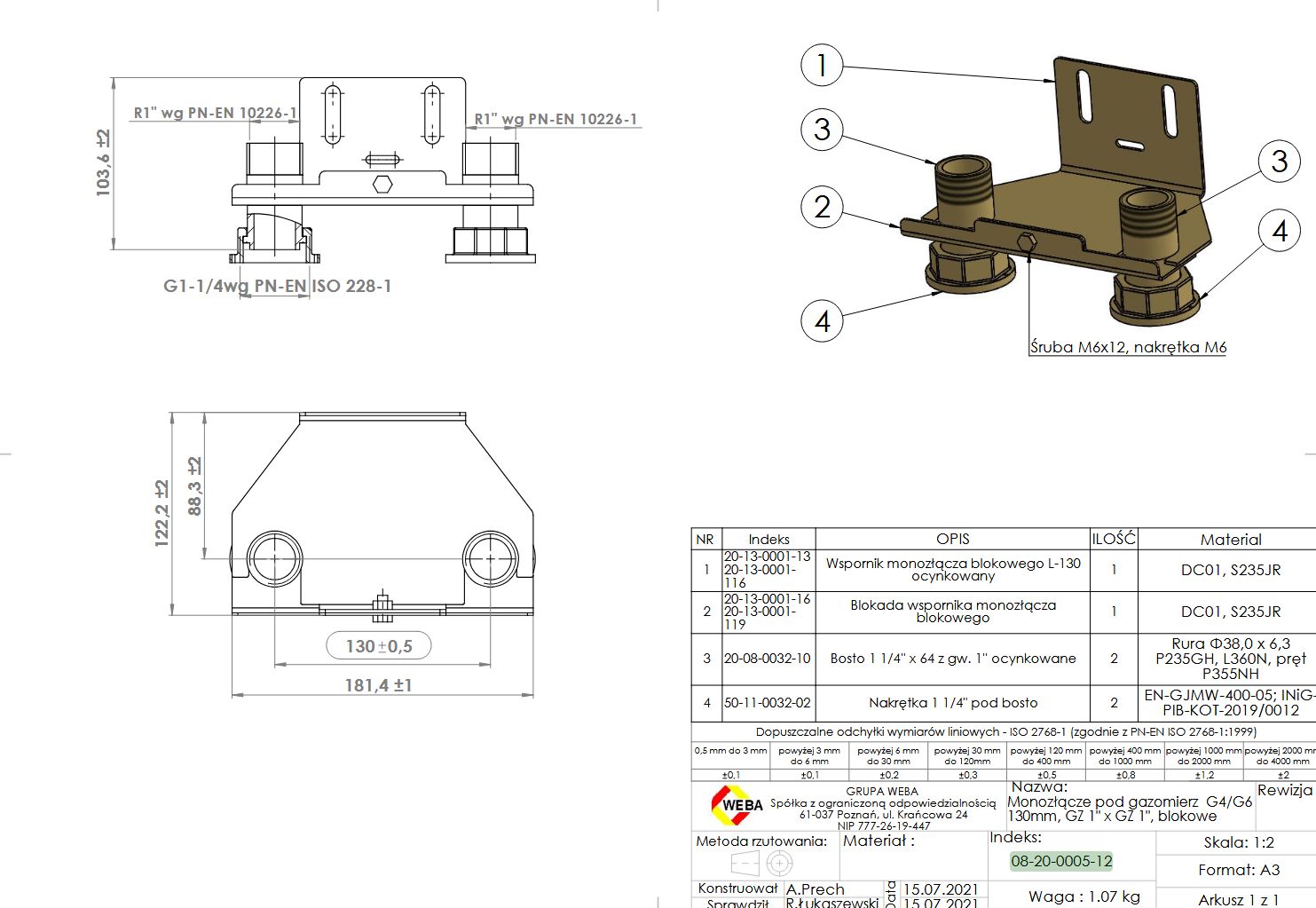

Monozłącze WEBA 08-20-0005-12 G4 G6 130 mm – zdjęcie dodatkowe 1

Parametry techniczne

Kod producenta: 08-20-0005-12
Typ: monozłącze / stelaż gazomierza
Gazomierz: G4/G6
Rozstaw przyłączy: 130 mm
Przyłącza: GZ 1 cal × GZ 1 cal
Układ: wykonanie blokowe
Materiał: stal L360N
Zabezpieczenie antykorozyjne: ocynk
Grubość ocynku: 8 µm
Maksymalne ciśnienie robocze rodziny: 10 bar
Zakres temperatury pracy rodziny: -30°C do +60°C
Masa brutto: 1,06 kg

Zastosowanie

Montaż gazomierza miechowego G4 lub G6 w skrzynce gazowej.
Stabilizacja położenia urządzenia pomiarowego.
Ograniczenie przenoszenia naprężeń z rurociągu na gazomierz.

Kompatybilność

Gazomierze G4/G6 o rozstawie 130 mm.
Instalacje z przyłączami GZ 1 cal × GZ 1 cal.
Układ przestrzenny odpowiadający wykonaniu: wykonanie blokowe.

Informacje dla instalatora

Monozłącze należy zamontować stabilnie w skrzynce przed podłączeniem gazomierza. Trzeba zachować rozstaw 130 mm, współosiowość króćców oraz prawidłowe uszczelnienie gwintów i śrubunku. Gazomierz nie może być używany jako element kompensujący błędy ustawienia rurociągów.

Najczęstsze błędy przy doborze

Dobór monozłącza do innego rozstawu niż 130 mm.
Pomylenie lewej i prawej strony łuku albo wersji blokowej z poziomą.
Dobór niewłaściwego zestawu gwintów.
Dociąganie instalacji do gazomierza z naprężeniem zamiast prawidłowego ustawienia monozłącza.

Dlaczego warto wybrać ten model?

Dedykowana geometria G4/G6 130 mm upraszcza montaż licznika.
Ocynkowana stal zapewnia trwałe podparcie gazomierza.
Dokładnie określone położenie łuków i gwintów ogranicza błędy wykonawcze.

Informacje handlowe

Monozłącze 08-20-0005-12 wybiera się do gazomierza G4/G6 o rozstawie 130 mm, gdy wymagane są przyłącza GZ 1 cal × GZ 1 cal i układ wykonanie blokowe. Nie należy zastępować nim wariantu o innej stronie łuku, innym rozstawie lub innej konfiguracji gwintów.

Kod producenta: 08-20-0005-12
Typ: monozłącze / stelaż gazomierza
Gazomierz: G4/G6
Rozstaw przyłączy: 130 mm
Przyłącza: GZ 1 cal × GZ 1 cal
Układ: wykonanie blokowe
Materiał: stal L360N
Zabezpieczenie antykorozyjne: ocynk
Grubość ocynku: 8 µm
Maksymalne ciśnienie robocze rodziny: 10 bar
Zakres temperatury pracy rodziny: -30°C do +60°C
Masa brutto: 1,06 kg

Zamocować stelaż sztywno w skrzynce, ustawić króćce współosiowo z gazomierzem i instalacją, a następnie wykonać połączenia bez naprężeń. Po montażu przeprowadzić kontrolę szczelności całego odcinka zgodnie z wymaganiami instalacji gazowej.

Do jakiego gazomierza pasuje ten model?

Do gazomierzy miechowych G4/G6 o rozstawie 130 mm.

Jakie przyłącza ma ten wariant?

GZ 1 cal × GZ 1 cal.

Jak wykonany jest układ monozłącza?

Wykonanie blokowe.

Z jakiego materiału wykonano monozłącze?

Ze stali L360N zabezpieczonej ocynkiem.

Dlaczego ważna jest strona łuku i układ?

Ponieważ decydują o dopasowaniu do przebiegu rur w skrzynce i pozwalają uniknąć naprężeń na gazomierzu.
