Strona główna » Ogrzewanie » Sieci gazowe » Podejścia gazowe » Połączenie rurowe PE/stal 32 x 1" PE100 SDR11 WEBA

Połączenie rurowe PE/stal 32 x 1" PE100 SDR11 WEBA

Tagi:

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 75417777

Kod producenta: 05-01-0032-08

Stan magazynowy: 3 szt.

Kod EAN: 5903244042162

Stan produktu: Nowy

Gwarancja: 2 lata

Waga: 0,99 kg

Cena brutto: 61,28 zł / szt.

Cena netto: 49,82 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Kup teraz 1 szt. i zapłać

dodaj do schowka

Kupując ten produkt otrzymasz od nas 62 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Zastosowanie
Dane techniczne
Montaż
Pytania i odpowiedzi
O producencie
Linki (2)
Recenzje produktu (0)

Opis produktu

Fabryczne połączenie rurowe PE/stal WEBA 05-01-0032-08 służy do przejścia z gazociągu polietylenowego PE100RC SDR11 na instalację stalową. Wariant 32/25 ma stalowe zakończenie do wspawania, ocynkowane zabezpieczenie antykorozyjne i maksymalne ciśnienie robocze 5 bar.

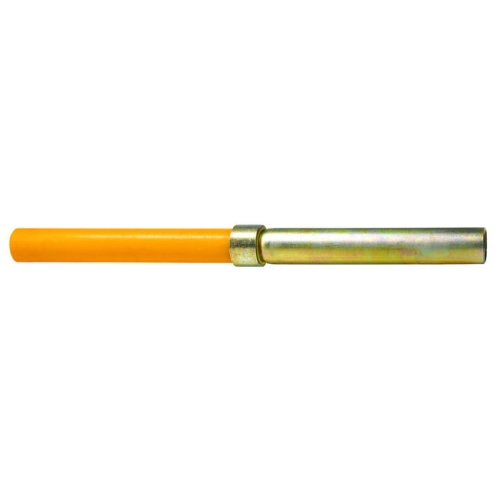

Połączenie PE stal WEBA 05-01-0032-08 32/25

Najważniejsze cechy

Przeznaczenie do sieci i przyłączy gazowych niskiego oraz średniego ciśnienia.
Średnica części PE: 32 mm.
Stalowe zakończenie: DN25, do wspawania.
Rura PE100RC SDR11.
Korpus przejścia ze stali i tworzywa.
Ocynkowane zabezpieczenie części stalowej.

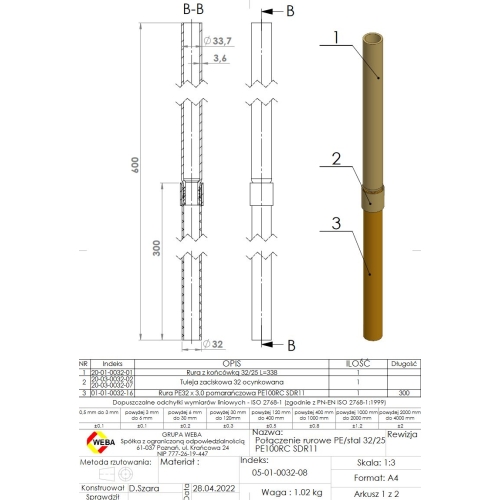

Połączenie PE stal WEBA 05-01-0032-08 32/25 – zdjęcie dodatkowe 1

Parametry techniczne

Kod producenta: 05-01-0032-08
Typ: połączenie rurowe PE/stal do wspawania
Średnica PE: 32 mm
Średnica stalowa: DN25
Wymiar rury stalowej: 33,7 × 4,5 mm
Materiał rury PE: PE100RC
SDR: 11
Maksymalne ciśnienie robocze: 5 bar
Gatunek stali: P235GH
Długość części PE: 420 mm
Długość części stalowej: 220 mm
Długość całkowita: 640 mm
Zabezpieczenie części stalowej: ocynk
Zakres temperatury: -10°C do +30°C
Masa brutto: 0,89 kg

Zastosowanie

Łączenie rur PE100RC gazociągu z rurociągiem stalowym.
Przyłącza i odcinki sieci gazowych niskiego i średniego ciśnienia.
Miejsca, w których stalowa część ma zostać włączona do instalacji przez spawanie.

Kompatybilność

Rura PE o średnicy 32 mm w systemie PE100RC SDR11.
Rurociąg stalowy odpowiadający zakończeniu DN25.
Instalacje gazowe, których ciśnienie robocze nie przekracza 5 bar.

Informacje dla instalatora

Przed montażem należy potwierdzić średnicę rury PE, stalowego rurociągu i wymagane ciśnienie robocze. Część PE łączy się technologią właściwą dla systemu polietylenowego, a zakończenie stalowe przez spawanie wykonane przez osobę z odpowiednimi kwalifikacjami. Po montażu instalacja wymaga próby szczelności zgodnie z dokumentacją i wymaganiami dla sieci gazowej.

Najczęstsze błędy przy doborze

Dobór przejścia tylko po średnicy PE bez sprawdzenia średnicy stalowej.
Zastosowanie powyżej maksymalnego ciśnienia 5 bar.
Uszkodzenie powierzchni PE lub powłoki antykorozyjnej podczas spawania i montażu.
Wykonanie spawania bez zabezpieczenia części z tworzywa przed przegrzaniem.

Dlaczego warto wybrać ten model?

Dokładnie zdefiniowane średnice PE i stalowa ograniczają ryzyko błędnego doboru.
Fabryczne połączenie PE/stal upraszcza wykonanie przejścia materiałowego.
Parametry wariantu są potwierdzone w aktualnej ofercie WEBA.

Informacje handlowe

Połączenie 05-01-0032-08 montuje się w miejscu przejścia z rury PE100RC SDR11 32 mm na stal DN25. Stosuje się je w gazociągach niskiego i średniego ciśnienia, gdy stalowa strona ma być wspawana. Nie należy go wybierać do innego zestawu średnic ani do ciśnienia przekraczającego 5 bar.

Kod producenta: 05-01-0032-08
Typ: połączenie rurowe PE/stal do wspawania
Średnica PE: 32 mm
Średnica stalowa: DN25
Wymiar rury stalowej: 33,7 × 4,5 mm
Materiał rury PE: PE100RC
SDR: 11
Maksymalne ciśnienie robocze: 5 bar
Gatunek stali: P235GH
Długość części PE: 420 mm
Długość części stalowej: 220 mm
Długość całkowita: 640 mm
Zabezpieczenie części stalowej: ocynk
Zakres temperatury: -10°C do +30°C
Masa brutto: 0,89 kg

Oczyścić i przygotować końcówki zgodnie z technologią PE oraz spawania stali. Chronić element PE przed temperaturą procesu spawania. Po wykonaniu połączenia sprawdzić ciągłość zabezpieczenia antykorozyjnego i przeprowadzić próbę szczelności.

Jaka jest średnica PE w modelu 05-01-0032-08?

Średnica części polietylenowej wynosi 32 mm.

Jaki rodzaj rury PE zastosowano?

PE100RC w klasie SDR11.

Jak łączy się stronę stalową?

Strona stalowa jest zakończona do wspawania.

Jakie jest maksymalne ciśnienie robocze?

5 bar, czyli 0,5 MPa.

Jaka jest długość całkowita elementu?

640 mm.
