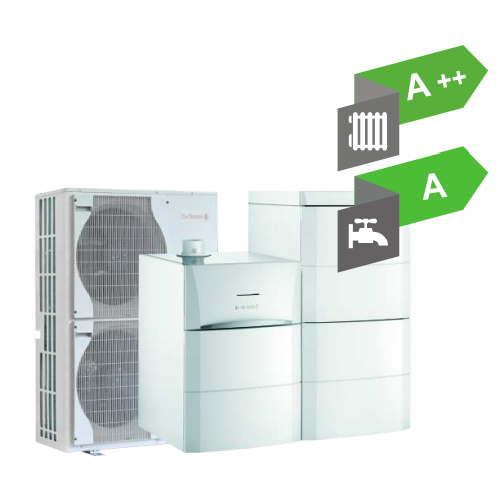

Pomapa ciepła hybrydowa ( kocioł gazowy + pompa ciepła ) HPI G 25/11 TR Hybrid B200 DE DIETRICH

Modulens G AGC 25/11 TR Hybrid B200

CHARAKTERYSTYKA PRODUKTU:

• Urządzenie hybrydowe na bazie gazowego kotła kondensacyjnego Modulens G oraz powietrznej pompy ciepła
• Pompa ciepła powietrze/woda Inverter składa się z zespołu zewnętrznego AWHP i modułu hydraulicznego wewnętrznego 200 ASL Hybrid zawierającego zależnie od modelu stojący gazowy kocioł kondensacyjny, dla ogrzewania i wytwarzania c.w.u. w podgrzewaczu o pojemności 177 litrów umieszczonym obok kotła, po jego lewej lub prawej stronie
• Praca do -20°C
• Zasilanie elektryczne jednofazowe
• Ograniczenie prądu rozruchowego dzięki technologii INVERTER

Jednostka zewnętrzna zawiera:

• Wysokowydajną sprężarkę modul. typu Twin Rotary lub Scroll (techn. DC Inverter), wsp. COP do 5,11 przy +7/+35°C
• Parownik powietrzny stanowiący zespół miedzianych rurek i aluminiowych lameli
• 1 lub 2 ciche wentylatory osiowe o zm. prędkości obr.
• Separator cieczy, zbiornik akumulator mocy
• 2 elektr. zawory rozprężne, filtr, presostaty zab. wysokiego i niskiego ciśnienia, zawór rewersyjny, ogr. prądu rozruchowego, płytę mocy i filtrującą

Moduł hydrauliczny wewnętrzny obejmuje:

• Zasobnik hybrydowy o poj. 180 litrów zawierający kondenser ze stali nierdzewnej, rozdzielacz hydrauliczny, modulującą pompę obiegową o wsp. EEI<0,23, naczynie wzbiorcze, interfejs do sterowania funkcją hybrydową
• Stojący gazowy kocioł kondensacyjny MODULENS G wyposażony do pracy z gazem ziemnym H, z możliwością dostosowania do gazu ziemnego L lub propanu, ustawiany obok zasobnika hybrydowego: kompaktowy wymiennik odlewany ze stopu aluminiowo-krzemowego, palnik gazowy modulujący w zakresie od 22 do 100% mocy, wyposażony w pompę obiegową c.o. o wsp. EEI<0,23, zawór przełączający c.o./c.w.u. zawór bezpieczeństwa 3 bar, konsolę sterowniczą DIEMATIC iSystem
• Zestaw armatury połączeniowej zasobnik/kocioł
• W zestawie filtr magnet. Fernox TF1 3/4" + Filter Fluid

DANE TECHNICZNE:

• Model HPI G HYBRID B200: 25/11 TR
• Gran. temp. rob. pompy ciepła w trybie ogrz.: Woda: +18°C/+55°C; Pow. zewn.: -20°C/+35°C
• Gran. temp. rob. pompy ciepła w trybie chłodz.: Woda: +18°C/+25°C +7°C/+25°C z opcją EH 567; Pow. zewn.: +7°C/+46°C
• Obieg grzewczy: Max. ciśnienie robocze: 3 bar; Max. temp. robocza: 95°C
• Obieg c.w.u.: Max. ciśnienie robocze: 10 bar; Max. temp. robocza: 65°C
• Klasa energetyczna c.o. (zgodnie z ErP, temp. zasilania 35°C): A+++
• Klasa energetyczna c.o. (zgodnie z ErP, temp. zasilania 55°C): A++
• Klasa efektywności energetycznej podgrzewania wody: A
• Sezonowa efektywność energ. ogrzew. pomieszczeń ·s (temp. zasilania 35°C): 178%
• Sezonowa efektywność energ. ogrzew. pomieszczeń ·s (temp. zasilania 55°C): 125%
• Efektywność energ. podgrzewania wody użytkowej ·wh: 114%
• Moc cieplna przy + 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 11,39 kW
• COP grzania przy + 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 4,65
• Pobór mocy elektrycznej przy + 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 2,45 kWe
• Moc cieplna przy + 2°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 10,19 kW
• COP grzania przy + 2°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 3,20
• Pobór mocy elektrycznej przy + 2°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 3,18 kWe
• Moc cieplna przy – 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 8,09 kW
• COP grzania przy – 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 2,88
• Pobór mocy elektrycznej przy - 7°C/+ 35°C (Tryb ogrzewania: Temp. zewnętrzna/Temp. wody na wylocie. Parametry wg EN 14511-2 (poz. 2011)): 2,81 kWe
• Moc chłodzenia (Tryb chłodzenia: Temp. zewnętrzna +35°C, Temp. wody na wylocie +18°C. Parametry wg EN 14511-2): 11,16 kW
• EER (Tryb chłodzenia: Temp. zewnętrzna +35°C, Temp. wody na wylocie +18°C. Parametry wg EN 14511-2): 4,75
• Pobór mocy elektrycznej (Tryb chłodzenia: Temp. zewnętrzna +35°C, Temp. wody na wylocie +18°C. Parametry wg EN 14511-2): 2,35 kWe
• Znamionowy przepływ wody przy ”t = 5 K: 1,96 m3/h
• Wys. manometryczna dostępna przy przepływie znam. przy ”t = 5 K: 250 mbar
• Znamionowe natężenie przepływu powietrza: 6000 m3/h
• Napięcie zasilania zespołu zewn./Prąd rozruchowy: 400 V3~/5
• Moc akustyczna po stronie zewn./wewn. ( Próba wykonana wg normy EN 12102): 69 dB(A) / 48 dB(A)
• Czynnik chłodniczy R410A: 4,6 kg
• Maksymalna długość ładowania wstępnego: 10 m
• Pojemność podgrzewacza c.w.u.: 177 l
• Czas ładowania (Parametry wg EN 13203-5, Cykl poboru: L * temp. średnia): 1h 33
• COP ECS-EP (Parametry wg EN 13203-5, Cykl poboru: L * temp. średnia): 2,72

DANE TECHNICZNE KOTŁA:

• Moc nominalna przy 50/30°C (tryb ogrzewania) min/max: 5,6-25,5 kW
• Moc nominalna przy 80/60°C (tryb c.w.u.): 28 kW
• Ciężar modułu wew. (z podgrzewaczem c.w.u.)/ modułu zew.: 189 kg / 130 kg

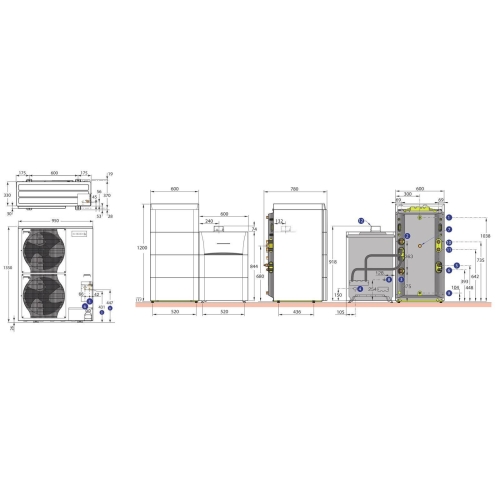

LEGENDA DO RYSUNKU TECHNICZNEGO:

1 - Wypływ c.w.u. G 3/4 M
2 - Zasilanie obiegu c.o. G 1 M
3 - Powrót z obiegu c.o. G 1 M
4 - Odprowadzenie kondensatu, przewód z PCW Ø 24 x 19 mm
5 - Podłączenie gazu chłodniczego: 5/8" stożkowe
6 - Podłączenie płynu chłodniczego: 3/8" stożkowe
7 - Powrót z cyrkulacji
8 - Zasilanie gazem Ø G 1/2
9 - Wlot wody zimnej G 3/4 M
10 - Zasilanie c.o. - obieg mieszaczowy
(1) - Regulowane nózki od 0 do 20 mm
