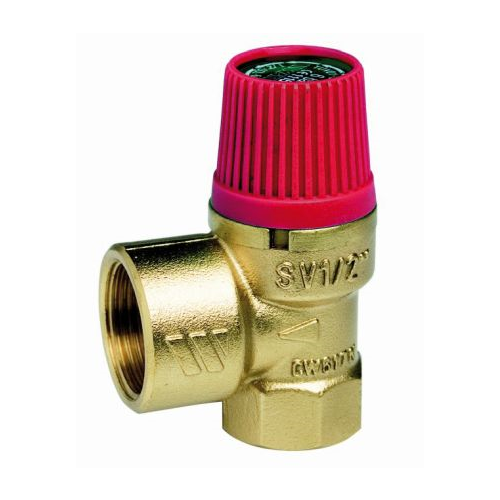

Zawór bezpieczeństwa CO SVH 3/4x1" 2.5 bar WATTS 10004739

Tagi:

Zawór bezpieczeństwa SVH z nastawą 2,5 bar i przyłączami 3/4 x 1 cal. Przeznaczony do ochrony urządzeń i instalacji grzewczych przed nadciśnieniem.

Koszt wysyłki: od 16,50 zł

Numer katalogowy: 482752185

Kod producenta: 210.112

Stan magazynowy: 4 szt.

Kod EAN: 8019001134708

Stan produktu: Nowy

Gwarancja: 2 lata

Cena brutto: 85,39 zł / szt.

Cena netto: 69,42 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

Kup teraz 1 szt. i zapłać

dodaj do schowka

Kupując ten produkt otrzymasz od nas 86 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.

Korpus z mosiądzu CW617N, sprężyna Ni-Cr i ręczny zrzut ułatwiają kontrolę działania. Dobór nastawy 2,5 bar musi odpowiadać dopuszczalnemu ciśnieniu chronionego układu.

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Zastosowanie
Dane techniczne
Montaż
Pytania i odpowiedzi
O producencie
Linki (1)
Recenzje produktu (0)

Opis produktu

Membranowy zawór bezpieczeństwa WATTS serii SVH przeznaczony do zabezpieczania urządzeń i instalacji grzewczych przed przekroczeniem dopuszczalnego ciśnienia. Wariant ma przyłącza 3/4 x 1 cal i fabryczną nastawę 2,5 bar. Korpus wykonano z mosiądzu CW617N, a zawór wyposażono w ręczny mechanizm zrzutu.

Najważniejsze cechy

Fabryczne ciśnienie otwarcia 2,5 bar.
Przyłącza 3/4 x 1 cal.
Korpus z mosiądzu CW617N.
Sprężyna ze stali Ni-Cr.
Ręczny zrzut do kontroli działania zaworu.
Seria SVH przeznaczona do instalacji grzewczych.

Parametry techniczne

Typ: membranowy zawór bezpieczeństwa SVH
Nr katalogowy WID: 10004739
Przyłącze: 3/4 x 1 cal
Ciśnienie otwarcia: 2,5 bar
Temperatura pracy: -10°C do 110°C
Materiał korpusu: mosiądz CW617N
Sprężyna: stal Ni-Cr
Pokrętło zrzutu ręcznego: tworzywo sztuczne
Rodzaj przyłączy: gwinty wewnętrzne, wzmocniony wylot
Przeznaczenie: urządzenia i instalacje grzewcze

Zastosowanie

Zabezpieczenie zamkniętych instalacji ogrzewania wodnego przed nadciśnieniem.
Montaż przy kotłach, źródłach ciepła lub w zespołach bezpieczeństwa, jeśli projekt wymaga tej nastawy.
Układy, w których wymagane jest ciśnienie otwarcia 2,5 bar.

Kompatybilność

Instalacje z przyłączami 3/4 x 1 cal.
Wodne układy grzewcze zgodne z parametrami materiałowymi i temperaturowymi serii SVH.
Urządzenia, których dopuszczalne ciśnienie robocze jest zgodne z nastawą zaworu.

Informacje dla instalatora

Zawór należy montować możliwie blisko chronionego urządzenia, bez armatury odcinającej pomiędzy źródłem ciśnienia a zaworem. Przewód zrzutowy musi być bezpiecznie odprowadzony i nie może ograniczać przepływu. Kierunek oraz pozycję montażu należy wykonać zgodnie z instrukcją WATTS.

Najczęstsze błędy przy doborze

Dobór zaworu 2,5 bar do urządzenia o niższym dopuszczalnym ciśnieniu.
Montaż zaworu odciętego od chronionego urządzenia zaworem kulowym lub inną armaturą.
Redukowanie lub blokowanie przewodu zrzutowego.
Stosowanie SVH jako zaworu przeznaczonego do podgrzewaczy wody użytkowej zamiast serii SVW.

Dlaczego warto wybrać ten model?

Nastawa i średnica wariantu są jednoznacznie określone w katalogu WATTS.
Mosiężny korpus i sprężyna Ni-Cr są przeznaczone do pracy w typowych warunkach instalacji grzewczych.
Ręczny zrzut pozwala okresowo sprawdzić swobodę działania mechanizmu.

Informacje handlowe

Zawór SVH 3/4 x 1 cal 2,5 bar stosuje się w instalacjach grzewczych, gdy projekt i dopuszczalne ciśnienie chronionego urządzenia wymagają właśnie takiej nastawy. Należy dobrać go jednocześnie po ciśnieniu otwarcia i średnicy przyłączy. Nie jest to właściwy wybór do zabezpieczania podgrzewaczy i instalacji wody użytkowej, dla których WATTS przewiduje serię SVW.

Typ: membranowy zawór bezpieczeństwa SVH
Nr katalogowy WID: 10004739
Przyłącze: 3/4 x 1 cal
Ciśnienie otwarcia: 2,5 bar
Temperatura pracy: -10°C do 110°C
Materiał korpusu: mosiądz CW617N
Sprężyna: stal Ni-Cr
Pokrętło zrzutu ręcznego: tworzywo sztuczne
Rodzaj przyłączy: gwinty wewnętrzne, wzmocniony wylot
Przeznaczenie: urządzenia i instalacje grzewcze

Zawór montować bezpośrednio na przewodzie zabezpieczającym, bez możliwości odcięcia od chronionego urządzenia. Przewód zrzutowy poprowadzić bez przewężeń i w sposób umożliwiający bezpieczny odpływ medium. Po montażu należy sprawdzić szczelność i możliwość ręcznego uruchomienia mechanizmu zgodnie z instrukcją producenta.

Jakie ciśnienie otwarcia ma zawór SVH 10004739?

Fabryczna nastawa tego wariantu wynosi 2,5 bar.

Do jakiego typu instalacji jest przeznaczony SVH?

Seria SVH jest przeznaczona do urządzeń i instalacji grzewczych.

Jakie przyłącza ma ten wariant?

Przyłącza mają rozmiar 3/4 x 1 cal.

Jaki jest zakres temperatury pracy?

Producent podaje temperaturę pracy od -10°C do 110°C.

Czy między kotłem a zaworem można zamontować zawór odcinający?

Nie należy odcinać zaworu bezpieczeństwa od chronionego urządzenia; montaż musi zachować swobodną drogę od źródła ciśnienia do zaworu.

Watts Industries Polska sp. z o.o. nalezy do globalnego koncernu Watts Water Technologies, ktory od 1874 roku rozwija rozwiazania w zakresie ochrony wody, armatury sanitarnej, HVAC i systemow opomiarowania. Firma oferuje kompleksowy asortyment zaworow, armatury, komponentow do instalacji wodnych i grzewczych, systemow sterowania, podgrzewaczy i urzadzen elektronicznych. Dzieki dekadom doswiadczenia i zdolnosci do produkcji zarowno pojedynczych komponentow, jak i zlozonych systemow, Watts jest idealnym partnerem dla dystrybutorow, hurtowni i instalatorow. Produkcja w Europie spelnia normy ISO 9001, a ponad 90% sprzedawanych produktow powstaje w europejskich zakladach. Firma inwestuje w badania i rozwoj, stosujac innowacyjne technologie i wysokie standardy jakosci, aby dostarczac bezpieczne i niezawodne rozwiazania dla domow, przemyslu i infrastruktury.

Karta techniczna zaworów SV Oficjalna karta techniczna WATTS dla zaworów membranowych serii SV.
