Opis produktu

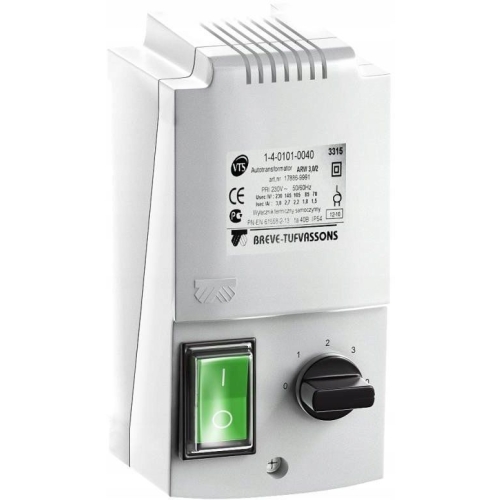

Autotransformatorowy regulator prędkości obrotowej przeznaczony do ręcznego sterowania wentylatorami nagrzewnic VOLCANO z silnikiem AC. Regulacja odbywa się skokowo w pięciu stopniach, a dopuszczalny prąd wyjściowy wynosi 3 A. Obudowa IP54 i montaż natynkowy pozwalają stosować regulator w typowych instalacjach HVAC, pod warunkiem zachowania wymagań elektrycznych producenta.

Najważniejsze cechy

• Ręczna, pięciostopniowa regulacja prędkości wentylatora.
• Dopuszczalny prąd wyjściowy 3 A.
• Zasilanie 230 V AC ±10%.
• Wbudowany włącznik i wyłącznik.
• Stopień ochrony IP54.
• Montaż natynkowy.
• Przeznaczenie do urządzeń VOLCANO z silnikiem AC.

Parametry techniczne

• Typ: autotransformatorowy regulator prędkości obrotowej
• Model: ARW 3,0/2
• Kod producenta w pliku: 1-4-0101-0040
• EAN w pliku: 5901445400279
• Typ sterowania: ręczne, skokowe
• Liczba stopni regulacji: 5
• Napięcie zasilania: 230 V AC ±10%
• Dopuszczalny prąd wyjściowy: 3 A
• Włącznik / wyłącznik: tak
• Stopień ochrony: IP54
• Sposób montażu: natynkowy / naścienny
• Temperatura otoczenia pracy: 0–35°C
• Zalecany przewód zasilający: min. 3 × 1,5 mm²
• Minimalny odstęp między regulatorami: 20 cm
• Typ silnika: AC

Zastosowanie

• Ręczne ustawianie wydajności wentylatora nagrzewnicy VOLCANO AC.
• Instalacje ogrzewania nadmuchowego w halach, magazynach, warsztatach i innych obiektach wyposażonych w zgodne urządzenia VOLCANO.
• Modernizacja lub serwis starszych układów automatyki, w których zastosowano regulator ARW 3,0/2 o parametrach 230 V / 3 A.

Kompatybilność

• Nagrzewnice i destratyfikatory VOLCANO z silnikiem AC, jeżeli łączny prąd obciążenia mieści się w wartości 3 A.
• Dla rodziny ARW 3,0/2 VTS wskazuje maksymalnie jedno urządzenie VOLCANO VR1/VR2/VR3/VR-D albo do czterech urządzeń VOLCANO VR Mini.
• Nie jest przeznaczony do bezpośredniego sterowania urządzeniami VOLCANO EC wymagającymi sterowania 0–10 V.

Informacje dla instalatora

Podłączenie powinien wykonać elektryk z odpowiednimi uprawnieniami. Producent zaleca przewód zasilający co najmniej 3 × 1,5 mm² oraz zachowanie minimum 20 cm odstępu między regulatorami w pionie i poziomie. Przed podłączeniem należy sprawdzić typ silnika urządzenia, prąd znamionowy wentylatora i zgodność schematu połączeń. Zasilanie musi być odłączone podczas prac montażowych.

Najczęstsze błędy przy doborze

• Dobór regulatora do wersji VOLCANO EC zamiast do urządzenia z silnikiem AC.
• Przekroczenie dopuszczalnego prądu wyjściowego 3 A przez podłączenie zbyt wielu urządzeń.
• Brak sprawdzenia numeru katalogowego przy wymianie starszego regulatora 1-4-0101-0040 na aktualny wariant ARW 3,0/2.
• Montaż kilku regulatorów bez zachowania minimalnego odstępu 20 cm.
• Wykonanie połączeń elektrycznych bez odniesienia do dokumentacji konkretnej nagrzewnicy.

Dlaczego warto wybrać ten model?

• Pięć stopni regulacji pozwala łatwo dopasować wydajność wentylatora do aktualnego zapotrzebowania.
• IP54 zapewnia podwyższoną ochronę obudowy w typowych warunkach technicznych.
• Parametry 230 V i 3 A są zgodne z rodziną regulatorów ARW 3,0/2 stosowanych w systemie VOLCANO AC.
• Regulator jest prosty w obsłudze i nie wymaga rozbudowanego systemu sterowania.
