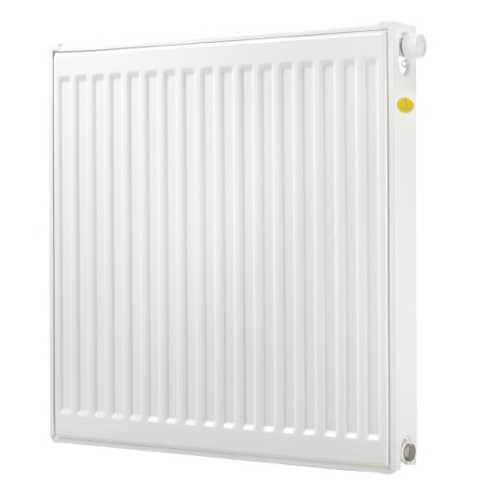

Stalowy Grzejnik Panelowy TYP-11 600x0600, Z. BOCZNE Z MOCOWANIEM

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 75417843

Kod producenta: 11-600X0600

Stan magazynowy:

Kod EAN: 5907547630101

Waga: 10,54 kg

Cena brutto: 428,03 zł / szt.

Cena netto: 347,99 zł

Najniższa cena z 30 dni to 428,03 zł

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

T 30 – (55/45/20°C)

T 50 – (75/65/20°C)

T 60 – (90/70/20°C)

gdzie T to średnia różnica temperatur - (t1 - temp. wody zasilającej grzejnik / t2 - temp. wody wypływającej z grzejnika, / tr - temp. powietrza w pomieszczeniu)

T 30 - 290W

T 50 - 556W

T 60 - 702W

Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Wykończone są za pomocą najnowocześniejszych lini technologicznych. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016). Zbudowany jest z jednej płyty i jednego wydajnego konwektora, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill. Podłączenie dolne lub boczne.

SPOSÓB PODŁĄCZENIA GRZEJNIKA :

KOD GRZEJNIKA	WYSOKOŚĆ H [mm]	WAGA [kg/metr bieżący]	POJEMNOŚĆ WODNA [litr/metr bieżący]
TYP-11	300	9,20	1,66
TYP-11	400	12,00	2,06
TYP-11	500	14,0	2,47
TYP-11	600	17,80	2,87
TYP-11	900	26,90	4,12

W tabeli zawarte są wartości dla grzejników o długości 1m. W przypadku, gdy potrzebują państwo wartości dla innych długości należy liczbę z tabeli pomnożyć przez współczynnik długości. Dla przykładu:
– Dla grzejnika o długości 800 – 0,8
– Dla grzejnika o długości 1600 – 1,6

alt alt

WYSOKOŚĆ GRZEJNIKÓW TYP-11

H [mm]	H1 [mm]	H2 [mm]	H3 [mm]	H4 [mm]
300	245	133	155	87,5
400	345	133	155	137,5
500	445	233	255	137,5
550	500	283	310	137,5
600	545	333	355	137,5
900	845	633	655	137,5

H – wysokość całkowita
H1 – rozstaw przyłączy
H2 – rozstaw otworów montażowych
H3 – odległość pomiędzy zawieszkami grzejnika
H4 – odległość od krawędzi zawieszki do krawędzi grzejnika (wysokość zawieszki 30mm)

DŁUGOŚĆ GRZEJNIKÓW TYP-11

L [mm]	L1 [mm]	L2 [mm]
400-1400	117	-
1600	117	783
1800	117	883
2000	117	983
2200	117	1083
2400	117	1183
2600	117	1283
2800	117	1383
3000	117	1483

L – długość całkowita

L1 – odległość od krawędzi grzejnika do końca zawieszki

L 2– odległość od krawędzi grzejnika do środka zawieszki 2 (tylko dla grzejników Le1600mm)
